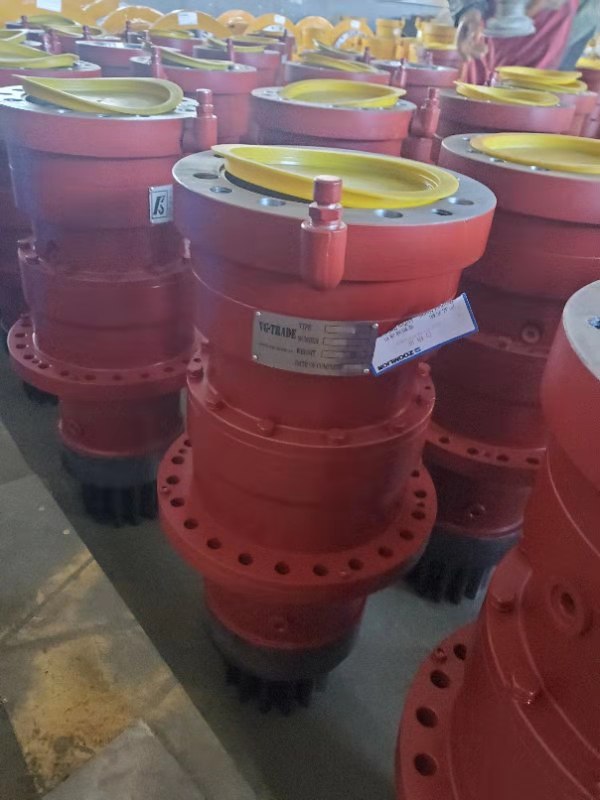

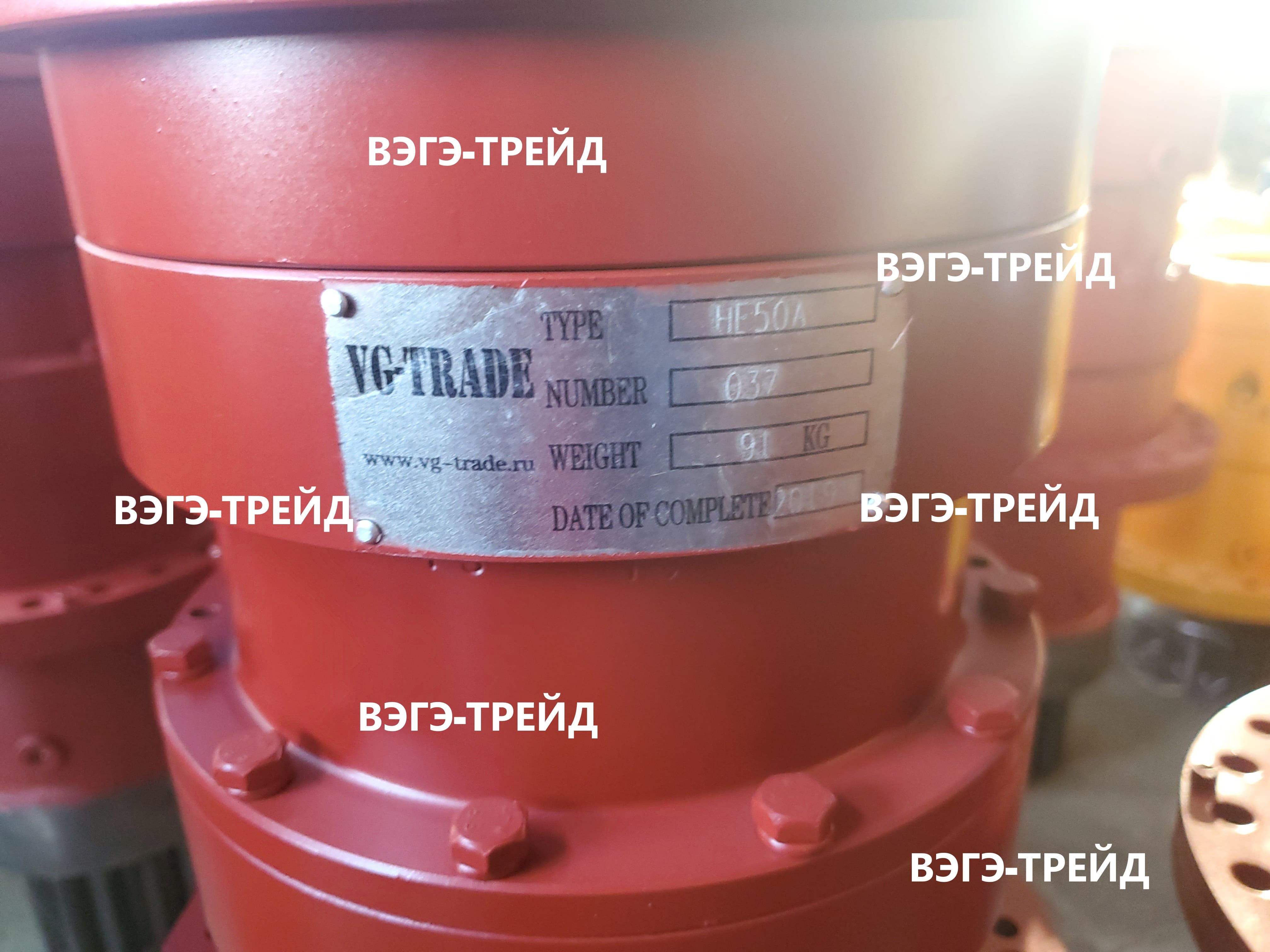

Планетарный механизм поворота НЕ50А состоит из двухступенчатой планетарной трансмиссии, корпуса, адаптера для присоединения гидромотора, выходного вала шестерни, тормоза.
Механизм поворота НЕ50А является компактным, удобным для ремонта, имеет небольшие размеры и небольшую массу.
ОСНОВНЫЕ ПАРАМЕТРЫ
Механизм поворота НЕ50А является компактным, удобным для ремонта, имеет небольшие размеры и небольшую массу.
ОСНОВНЫЕ ПАРАМЕТРЫ
| Номинальный входной крутящий момент, N.m | 71 |
| Максимальный входной крутящий момент, N.m | 106 |
| Номинальная входная скорость вращения, r/min | 1037 |
| Максимальная входная скорость вращения, r/min | 2800 |
| Передаточное число, i | 54.6 |
| Номинальный выходной крутящий момент, N.m | 3700 |
| Максимальный выходной крутящий момент, N.m | 5520 |
| Номинальная выходная скорость вращения, r/min | 19 |
| Максимальная выходная скорость вращения, r/min | 51.2 |
| Приводное устройство | 310.3.112 |
| Рабочая температура, оС | -40...+40 |
| Объем масла, L | ок. 3,2 |
| Масса, кг | ок. 91 |
